ClimaTek en images

Du montage du capteur jusqu'à l'affichage dans Grafana, ces illustrations montrent les principales étapes du projet.

Retour au projet Retour à la page des projets

Du prototype à la supervision

Les étapes principales

L'ensemble relie le matériel, la transmission des mesures, leur stockage et leur consultation dans une seule chaîne.

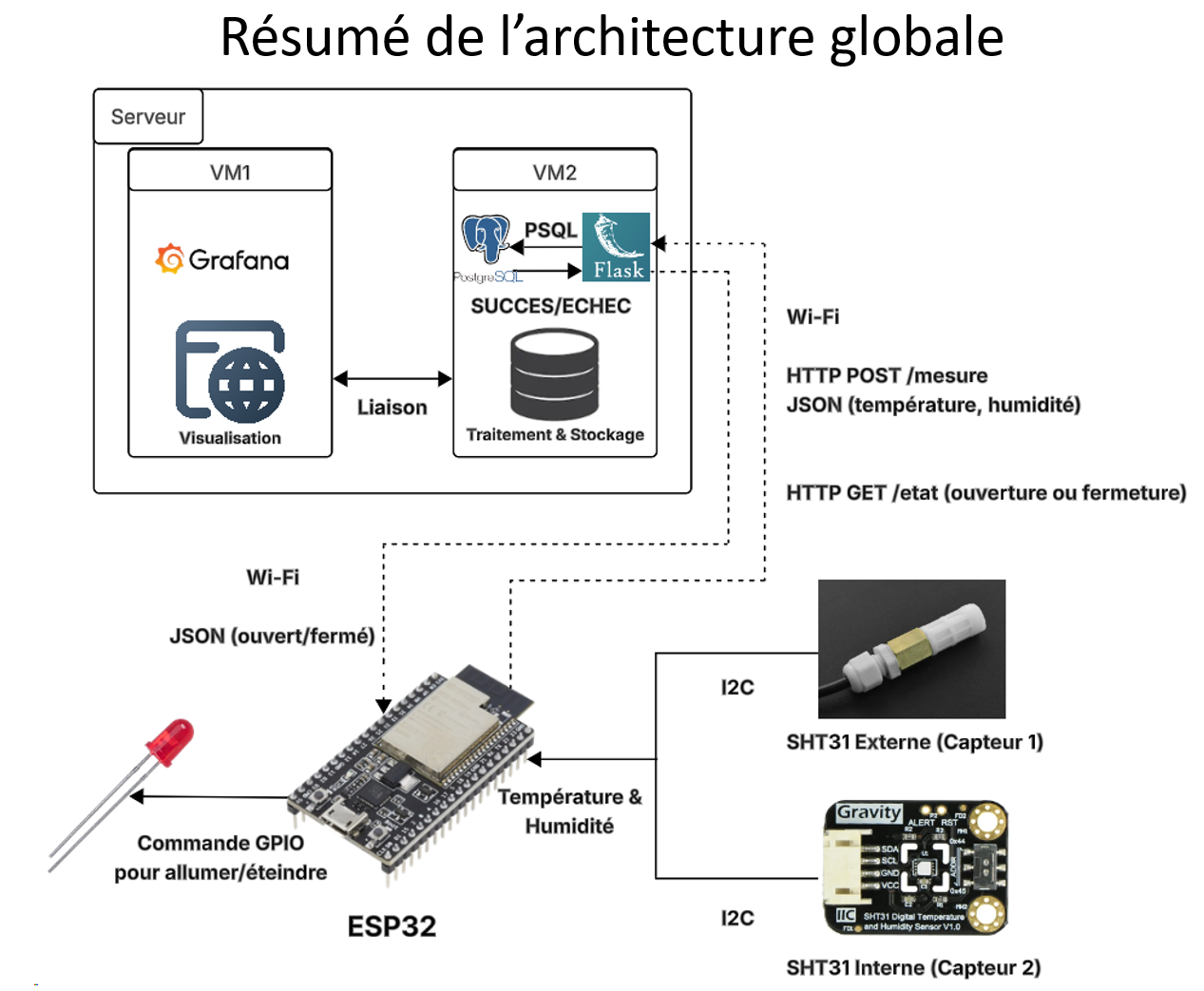

Schéma de l'architecture globale de ClimaTek, du capteur SHT31 jusqu'à Grafana — L'architecture globale Une vue d'ensemble de la chaîne : capteur, ESP32, serveur Flask, PostgreSQL et Grafana.

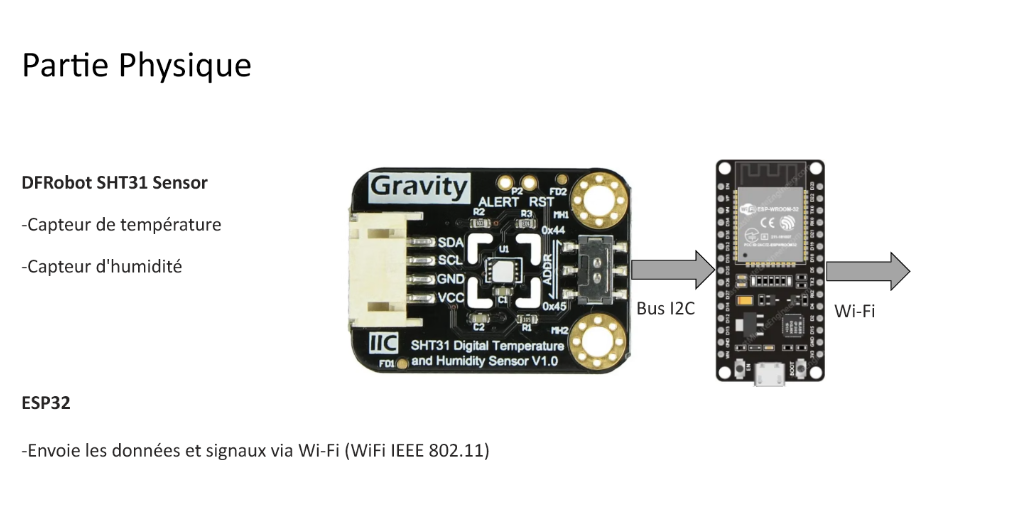

Schéma du capteur SHT31 relié en I2C à un ESP32 qui transmet les mesures en Wi-Fi — La partie physique Le SHT31 relève la température et l'humidité, puis l'ESP32 transmet les mesures en Wi-Fi.

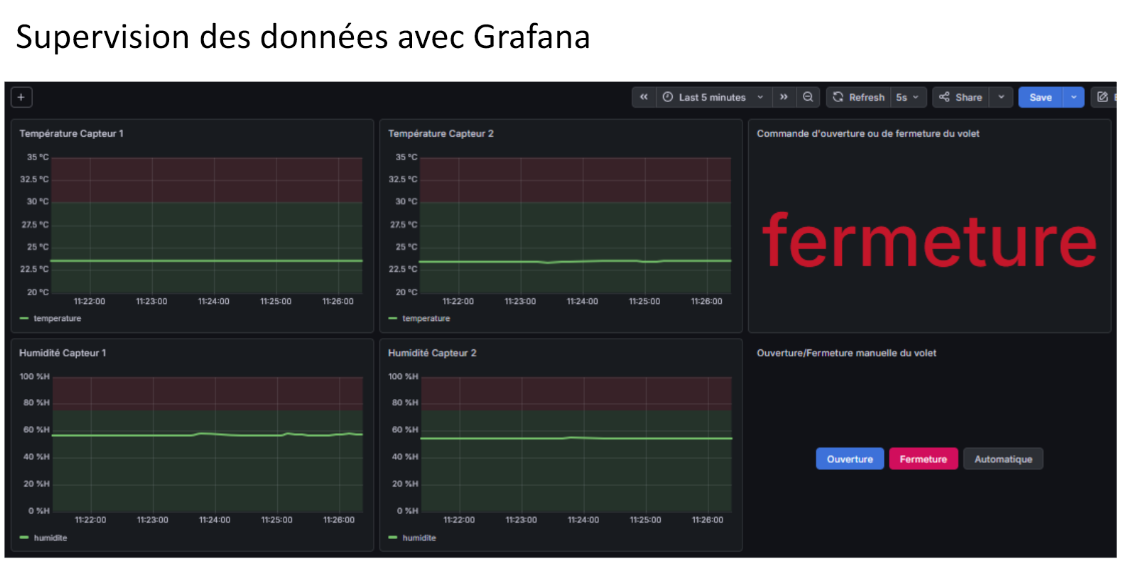

Tableau de bord Grafana de ClimaTek avec les courbes de température et d'humidité — La supervision dans Grafana Les courbes rendent les mesures faciles à suivre et permettent de repérer rapidement une anomalie.

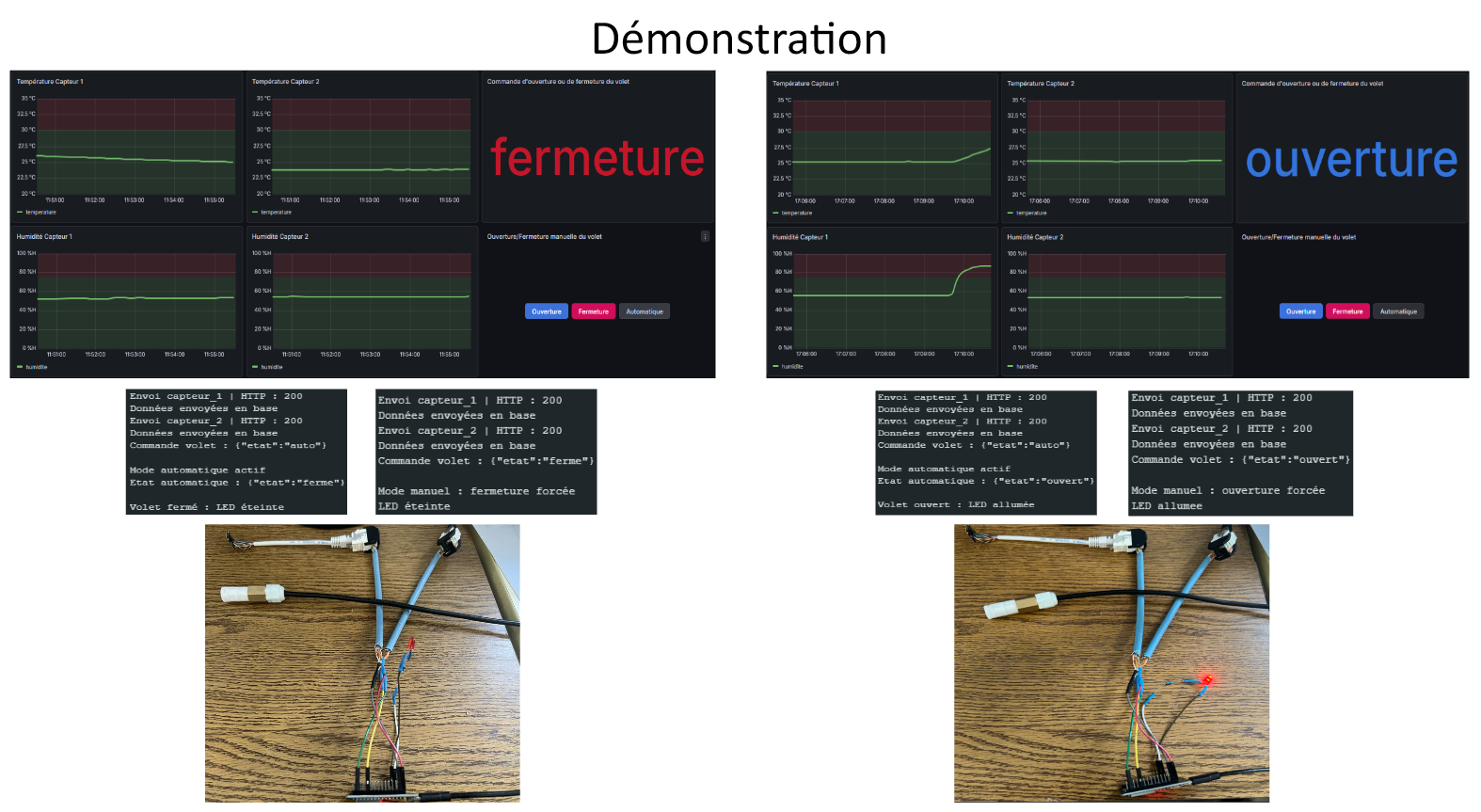

Démonstration de ClimaTek avec le prototype physique et deux états du tableau de bord Grafana — La démonstration finale Le prototype terminé, avec les mesures réelles et leur affichage selon l'état de la voie d'aération.
